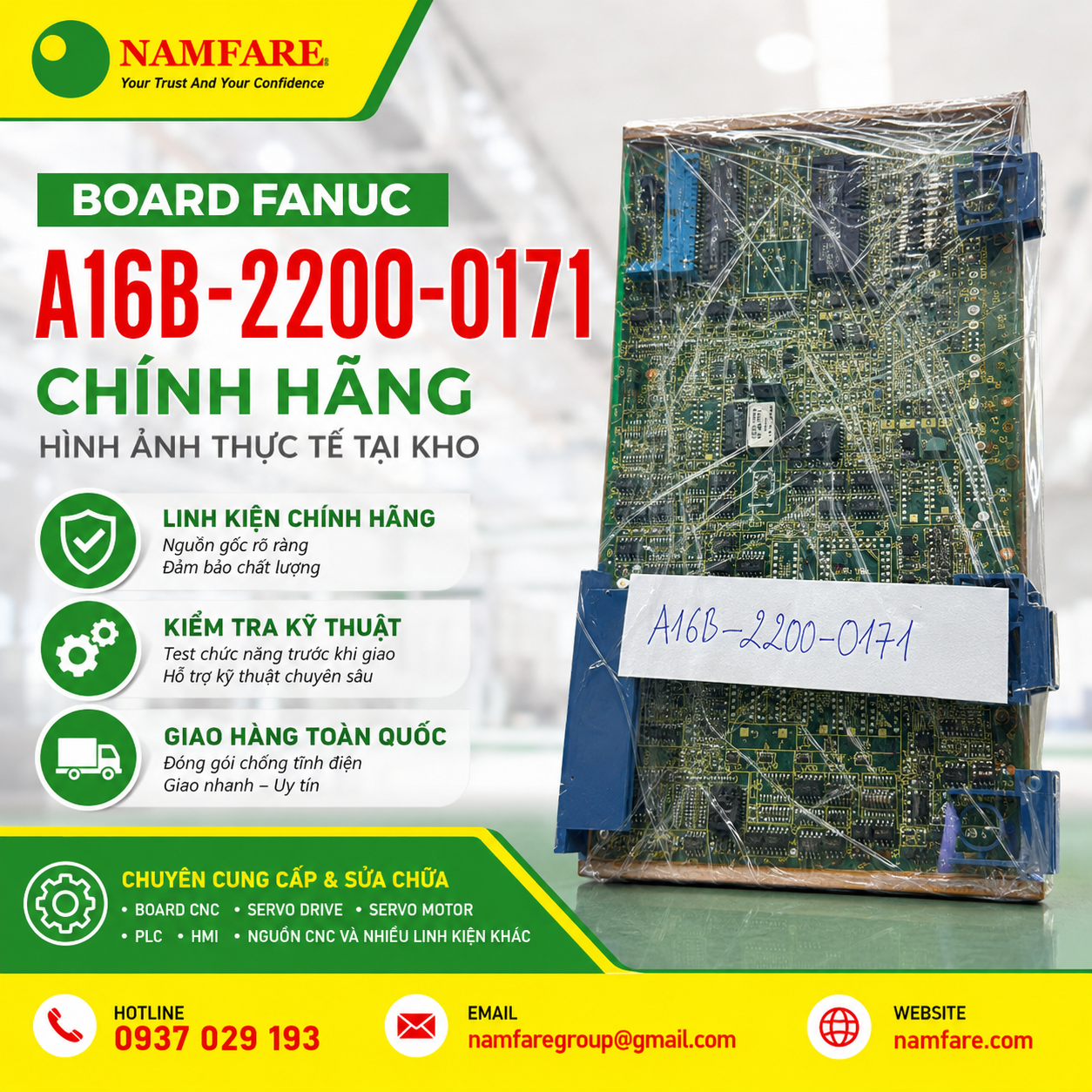

Board Fanuc A16B-2200-0171 là gì?

Board Fanuc A16B-2200-0171 là bo mạch điều khiển điện tử (PCB – Printed Circuit Board) thuộc hệ thống điều khiển CNC Fanuc. Bo mạch có nhiệm vụ xử lý tín hiệu logic, quản lý giao tiếp giữa CPU, bộ nhớ, các module I/O và các board chức năng khác trong hệ thống điều khiển.

Trong một hệ thống CNC Fanuc, các board điện tử không hoạt động độc lập mà liên kết với nhau thông qua Bus nội bộ và các đường truyền tín hiệu tốc độ cao. Chỉ cần một board xảy ra lỗi cũng có thể khiến toàn bộ hệ thống dừng hoạt động.

Vì vậy, khi máy CNC phát sinh Alarm, treo màn hình hoặc không thể khởi động, Board Fanuc A16B-2200-0171 luôn là một trong những linh kiện cần được kiểm tra đầu tiên

Chức năng của Board Fanuc A16B-2200-0171

Tùy từng cấu hình máy, Board Fanuc A16B-2200-0171 đảm nhận một hoặc nhiều chức năng sau:

• Xử lý tín hiệu điều khiển trong hệ CNC.
• Giao tiếp giữa CPU và các module mở rộng.
• Điều khiển trao đổi dữ liệu với Servo Amplifier.
• Quản lý tín hiệu Input/Output.
• Điều phối tín hiệu giữa các board chức năng.
• Đồng bộ dữ liệu giữa màn hình, PLC và bộ điều khiển.

Nhờ khả năng xử lý tốc độ cao và độ ổn định lớn, dòng board A16B-2200 được sử dụng rộng rãi trên nhiều máy CNC Nhật Bản.

Khi Board A16B-2200-0171 bị lỗi sẽ xuất hiện những hiện tượng gì?

Trong thực tế sửa chữa CNC, kỹ thuật viên thường gặp các hiện tượng sau:

Máy không khởi động

Sau khi cấp nguồn, màn hình không lên hoặc dừng ở bước Self Test.

Alarm hệ điều khiển Fanuc

Xuất hiện Alarm liên quan đến:

• Communication Error
• Servo Communication
• System Alarm
• PCB Error
• I/O Error

Máy khởi động nhưng không Enable Servo

Servo Drive vẫn có nguồn nhưng không nhận lệnh Enable từ hệ điều khiển.

Mất giao tiếp PLC

Không nhận tín hiệu cảm biến.

Không điều khiển được Relay.

Không xuất Output.

Treo màn hình CNC

Máy đứng trong quá trình Boot hoặc Reset liên tục.

Chương trình NC không chạy

Mặc dù Servo và Spindle vẫn bình thường.

Nguyên nhân Board Fanuc A16B-2200-0171 bị hỏng

Qua nhiều trường hợp thực tế, nguyên nhân thường gặp gồm:

1. Tụ điện lão hóa

Sau nhiều năm vận hành, tụ hóa suy giảm điện dung làm nguồn nội bộ mất ổn định.

2. IC logic bị lỗi

Các IC TTL, CMOS hoặc bộ nhớ EPROM bị suy giảm do nhiệt độ hoặc tuổi thọ.

3. Điện áp nguồn không ổn định

Nguồn AC dao động lớn hoặc mất pha dễ gây hỏng:

• IC nguồn
• Mạch Switching
• Mạch ổn áp

4. Oxy hóa chân cắm

Máy hoạt động trong môi trường:

• dầu cắt gọt
• hơi nước
• bụi kim loại

sẽ làm tăng điện trở tiếp xúc giữa Board và Backplane.

5. Phóng tĩnh điện (ESD)

Đây là nguyên nhân rất phổ biến khi tháo lắp Board mà không sử dụng vòng đeo chống tĩnh điện.

6. Quạt làm mát hỏng

Nhiệt độ trong tủ điện tăng cao sẽ làm:

• IC quá nhiệt
• RAM lỗi
• FPGA hoạt động không ổn định
• CPU Reset

Quy trình kiểm tra Board Fanuc A16B-2200-0171

Tại Namfare, mỗi Board Fanuc trước khi sửa chữa hoặc cung cấp đều được kiểm tra theo quy trình kỹ thuật:

Kiểm tra ngoại quan

• Cong PCB.
• Cháy linh kiện.
• Oxy hóa.
• Gãy Socket.
• Nứt mạch.

Kiểm tra nguồn

Đo:

• +5V
• +12V
• ±15V
• GND

Kiểm tra Ripple nguồn.

Kiểm tra Clock

Đo dao động:

• Oscillator
• Crystal

Đảm bảo CPU hoạt động.

Kiểm tra Bus Data

Kiểm tra:

• Address Bus
• Data Bus
• Control Bus

bằng Oscilloscope.

Kiểm tra IC nhớ

• EEPROM
• Flash ROM
• SRAM

Đối chiếu Firmware nếu cần.

Chạy thử trên hệ thống

Sau sửa chữa, Board được chạy thử để xác nhận khả năng giao tiếp ổn định trước khi bàn giao.

Khi nào nên sửa và khi nào nên thay mới?

Nên sửa khi:

• Hỏng tụ điện.
• Lỗi nguồn.
• Cháy IC logic.
• Mất tín hiệu giao tiếp.
• Oxy hóa chân cắm.

Nên thay khi:

• PCB nứt nhiều lớp.
• Cháy lan diện rộng.
• CPU chuyên dụng hỏng và không còn linh kiện thay thế.
• Bo mạch đã qua nhiều lần sửa chữa nhưng không đảm bảo độ ổn định.

Việc đánh giá nên được thực hiện bởi kỹ thuật viên có thiết bị kiểm tra chuyên dụng.

Namfare cung cấp Board Fanuc A16B-2200-0171

Namfare hiện có sẵn nhiều dòng Board Fanuc A16B-2200-0171 phục vụ nhu cầu:

• Thay thế linh kiện CNC.
• Bảo trì định kỳ.
• Dự phòng sản xuất.
• Sửa chữa máy CNC.
• Retrofit hệ điều khiển.

Khách hàng chỉ cần gửi:

• Model máy CNC.
• Model Board.
• Hình ảnh tem máy.
• Alarm đang xuất hiện.

Đội ngũ kỹ thuật sẽ hỗ trợ kiểm tra khả năng tương thích trước khi tư vấn giải pháp phù hợp.

Vì sao nên chọn Namfare?

• Chuyên sửa chữa CNC và linh kiện điện tử công nghiệp.
• Kho linh kiện Fanuc với nhiều model thực tế.
• Kiểm tra model trước khi giao hàng.
• Hỗ trợ tư vấn kỹ thuật và phân tích Alarm.
• Hỗ trợ sửa chữa, thay thế và bảo trì CNC.
• Giao hàng toàn quốc.
